首页 / 消防产品 / 闸阀

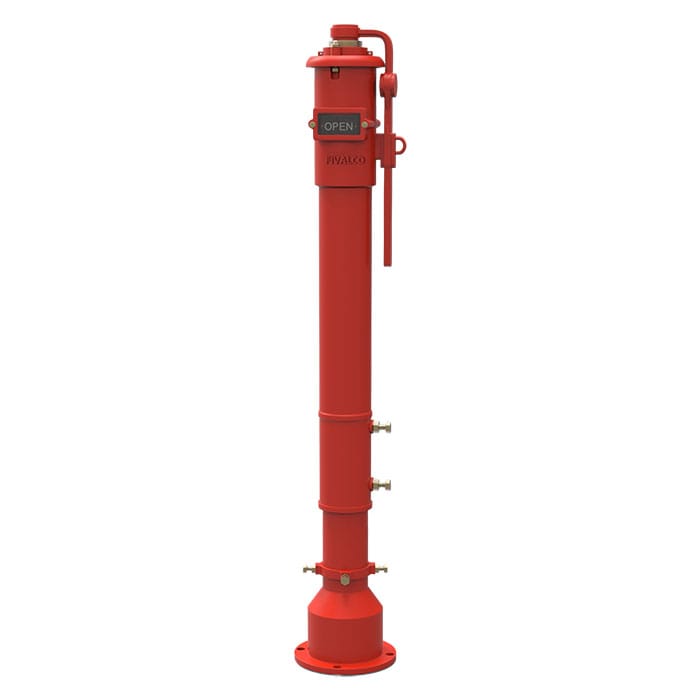

立式操纵管

Fig No.: IP0888

分类: 消防产品, 闸阀
Products
  • 机械服务和暖通空调
    • 铁阀
    • 铜阀门
    • 管件
    • 其他
  • V系列
  • 消防产品
    • 闸阀
    • 蝶阀
    • 英标阀门
    • Y型过滤器
    • 排气阀
    • 消防栓
    • 青铜阀门
    • 消防水带阀门
    • 柔性喷淋软管
    • 止回阀
  • 描述

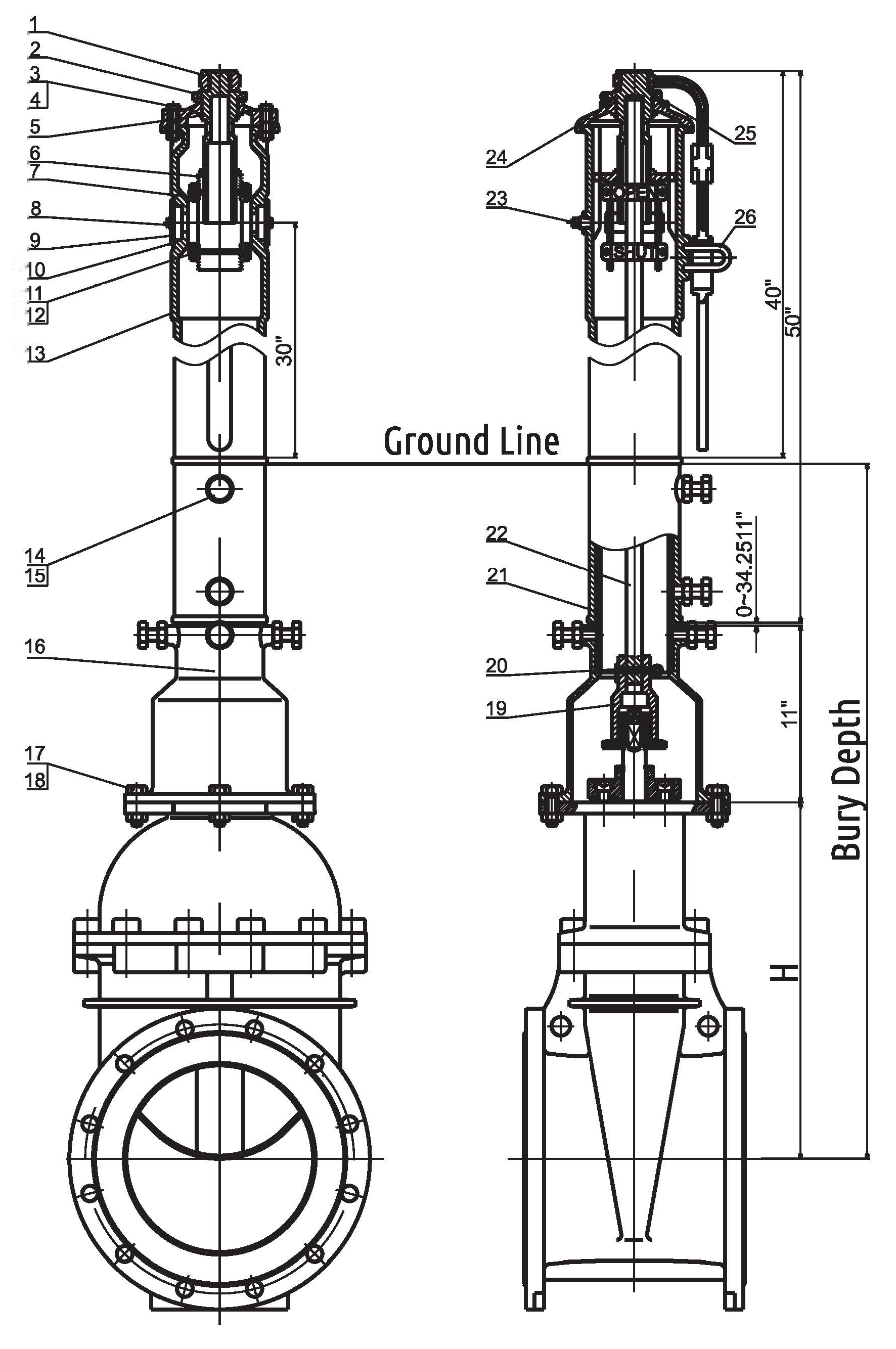

Material Specification

No. Qty. Name Material
1 1 Locking Wrench ASTM A126B
2 1 Operating Nut ASTM B62
3 2 Hex Nut Screw ASTM A105
4 2 Hex Nut ASTM A105
5 1 Snap Ring AISI 066
6 1 Taget Carrier Nut ASTM B62
7 4 Taget ASTM B108
8 4 Hex Cap Nut ASTM A105
9 2 Window Glass LEXAN-UM
10 2 Window Glass Gasket PTFE
11 4 Hex Cap Screw ASTM A105
12 4 Hex Nut ASTM A105
13 1 Body ASTM A536
14 6 Hex Cap Screw ASTM A105
15 6 Hex Nut Screw ASTM A105
16 1  Hex Nut ASTM A126B
17 4 Base Flange ASTM A105
18 4 Hex Nut ASTM A105
19 1 Crane Coupling ASTM A536
20 1 Cotter Pin AISI 304
21 1 Stand Pipe ASTM A53
22 1 Stem AISI 1045
23 1 Plug AISI 304
24 1 Cover ASTM A126B
25 1 Cross Recessed
Countersunk Head
Screw
AISI 304
26 1 Locking Nose ASTM 307 B



BURY DEPTH

Valve Size Min. Bury
Depth (inch)
Max. Bury
Depth (inch)
H
      mm inch
4″ 31.14″ 65.39″ 251 9.98″
6″ 35.12″ 69.37″ 352 13.86″
8″ 38.58″ 72.83″ 440 17.32″
10″ 42.32″ 76.57″ 535 21.06″
12″ 42.51″ 79.76″ 616 24.25″



FIELD ADJUSTMENT
1. Remove the top section from the top of the Indicator Post assembly.
2. Cut the required length off the bottom of the Standpipe for the Gound Line to match up with Standpipe Gound Line mark.
3. Set the “OPEN” and” SHUT” targets for the appropriate valve size.
4. Reattach the Top Section to the top of the Indicator Post assembly.
5. Design and dimension are subject to change without notice.
