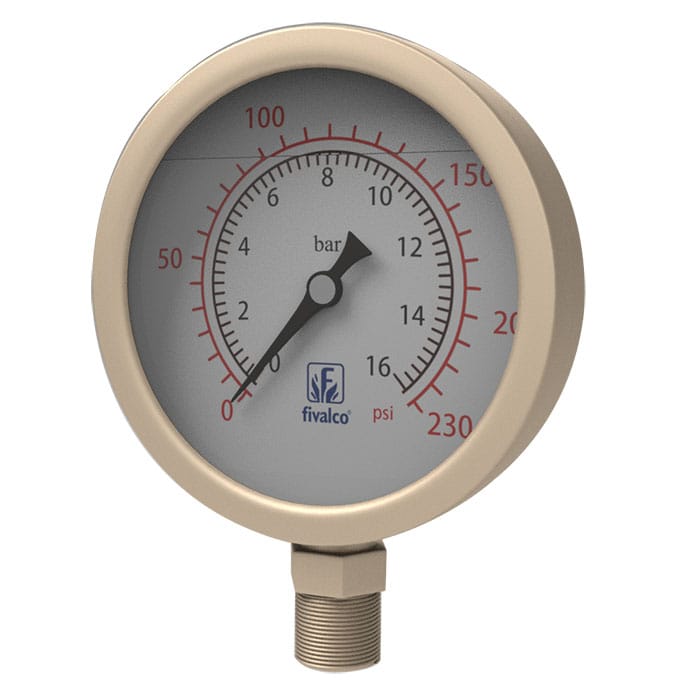

ข้อมูลจำเพาะ
| FP31 | FP32 | |
|---|---|---|
| ขนาดหน้าปัด | 2½”(65mm) / 4″(100mm) | 2½”(65mm) / 4″(100mm) |
| กรณี | สแตนเลส 304 | สแตนเลส 304 |
| กรอบ` | สแตนเลส 304 | สแตนเลส 304 |
| เบ้า | ทองเหลือง | สแตนเลส 316 |
| การเชื่อมต่อ | BSPT 1/4″ สำหรับหน้าปัด 2½” | BSPT 1/4″ สำหรับหน้าปัด 2½” |
| BSPT 3/8″ สำหรับหน้าปัด 4″ | BSPT 1/2″ สำหรับ 4″ Dial | |
| เลนส์ | โพลีคาร์บอเนต | โพลีคาร์บอเนต |
| ตัวชี้ | อะลูมิเนียม, ดำ | อะลูมิเนียม, ดำ |
| หน่วยสเกล | สเกลคู่ในบาร์ &psi | สเกลคู่ในบาร์ &psi |
| ท่อเบอร์ดอน | สารเรืองแสงสีบรอนซ์ | สแตนเลส 316 |
| ความเคลื่อนไหว | ทองเหลือง | สแตนเลส 304 |
| ความกดดันจากการทำงาน | สูงสุด 75% ของมูลค่าเต็มสเกล | สูงสุด 75% ของมูลค่าเต็มสเกล |
| อุณหภูมิของกระบวนการ | 0°C … 60°C | 0°C … 100°C |
| ความแม่นยำ | +/- 1.6% ของมูลค่าเต็มสเกล | +/- 1.6% ของมูลค่าเต็มสเกล |
| การป้องกัน | IP 65 | IP 65 |
| เติมของเหลว | กลีเซอรีน | กลีเซอรีน |
รหัสระบุผลิตภัณฑ์
| FP31 | – | 100 | x | 10 | . | 0/16 | ||
| ประเภท/รุ่น | ปลอกสแตนเลสและซ็อกเก็ตทองเหลือง | FP31 | ||||||
| ปลอกและซ็อกเก็ตสแตนเลส | FP32 | |||||||
| หมุน | 65mm (2½”) | 065 | ||||||
| 100mm (4″) | 100 | |||||||
| การเชื่อมต่อ | 6mm (1/4″) | 06 | ||||||
| 10mm (3/8″) | 10 | |||||||
| 15mm (1/2″) | 15 | |||||||
| ช่วงความดัน | -760mmHg…4bar ; -30inHg…60psi | C/04 | ||||||
| 0…7bar ; 0…100psi | 0/07 | |||||||
| 0…10bar ; 0…150psi | 0/10 | |||||||
| 0…16bar ; 0…230psi | 0/16 | |||||||
| 0…20bar ; 0…300psi | 0/20 | |||||||
| 0…30bar ; 0…430psi | 0/30 |
