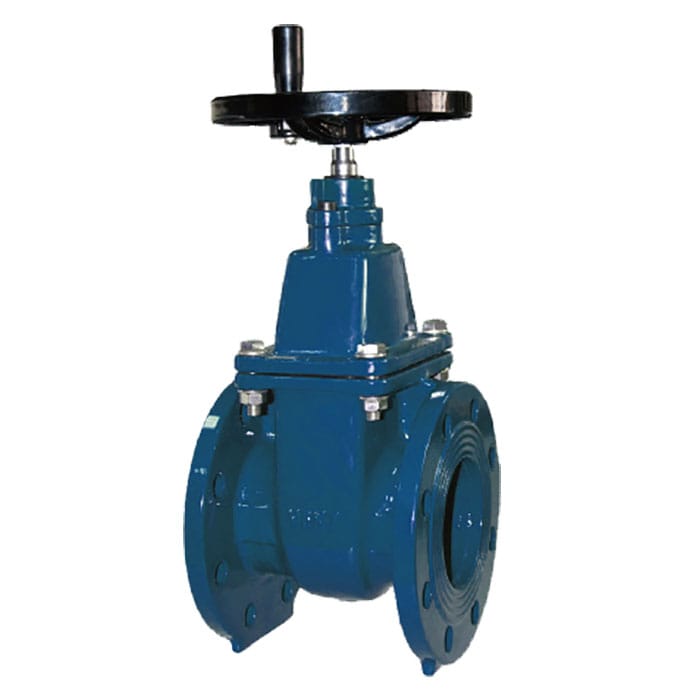

F23F4 NRS METAL SEAT GATE VALVE (DIN 3352)

Fig No.: F23F416 (PN16)

คุณสมบัติและข้อมูลจําเพาะ

Non-rising stem.
Inside Screw.
Bolted bonnet.
Metal seat design.
Painted body.
Comply with DIN 3352 (F4).
Flange drilled to BS 4504 PN16 / EN 1092-2 PN16 / ANSI Class 150 (Specify on order).
ใช้ได้กับงานบริการในอาคาร, เครื่องปรับอากาศ, ระบบป้องกันอัคคีภัย, ระบบประปาน้ำเย็น, ระบบน้ำร้อน, งานประปา, โรงบำบัดน้ำ, อุตสาหกรรมทั่วไป

หมวดหมู่: วาล์วเหล็ก, บริการเครื่องกล & HVAC

รายละเอียดเพิ่มเติม

ระดับความดันและอุณหภูมิ

ความกดดันจากการทำงาน	16bar
Shell Testing Pressure (x1.5)	24bar
Seat Testing Pressure (x1.1)	17.6bar
อุณหภูมิในการทำงาน	-10°C … 120°C
สื่อที่เหมาะสม	น้ำ น้ำมัน แก๊ส

ข้อมูลจำเพาะของวัสดุ

ส่วนหนึ่ง	วัสดุ	ข้อมูลจำเพาะ
ตัวเครื่อง	เหล็กดัด	EN-JS 1050
ฝากระโปรง	เหล็กดัด	EN-JS 1050
ดิสก์	เหล็กดัด	EN-JS 1050
ก้าน	เหล็กกล้าไร้สนิม	BS970 420S37
แหวนที่นั่ง	ทองเหลือง
การบรรจุ	กราไฟท์	ไม่มีแร่ใยหิน
ล้อมือ	เหล็กหล่อ	EN-JL 1040

ขนาด

DN	(มม.) (นิ้ว)	40 1¹/₂	50 2	65 2¹/₂	80 3	100 4	125 5	150 6	200 8	250 10	300 12
	L	140	150	170	180	190	200	210	230	250	270
	H	245	255	277	304	332	388	455	538	629	730
	D	150	165	185	200	220	250	285	340	405	460
