TECHNICAL SPECIFICATIONS
Working Pressure | 16bar |
Testing Pressure | (x1.5) 24bar |
Working Temperature | -10°C … 120°C |
Suitable Media | Water, Oil & Gas |
Material Specification
Part | Material | Specification |
Body | Ductile Iron | EN-JS 1050 |
Cover | Ductile Iron | EN-JS 1050 |
Screen | Stainless Steel 304 | |
Drain Plug | Steel |

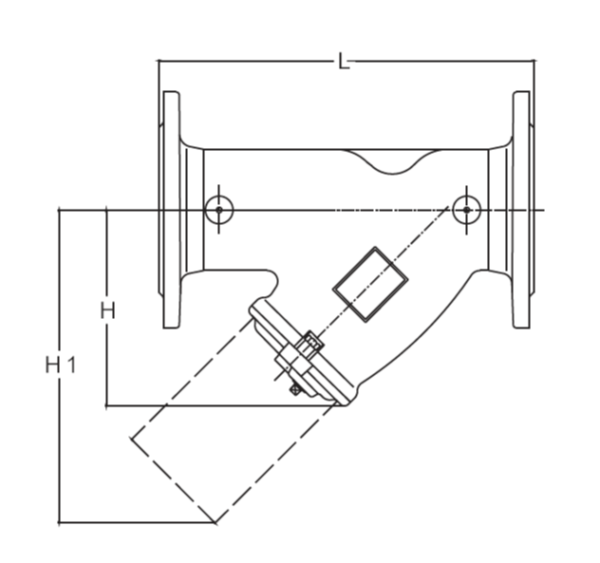

DIMENSIONS
DN | (mm)
(inch) |
50
2 |
65
21/2 |
80
3 |
100
4 |
125
5 |
150
6 |
200
8 |
250
10 |
300
12 |
350
14 |
400
16 |
450
18 |
500
20 |
600
24 |
L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 | |
H | 110 | 135 | 155 | 190 | 255 | 290 | 335 | 428 | 470 | 625 | 686 | 746 | 845 | 984 | |
H1 | 165 | 205 | 230 | 295 | 350 | 400 | 510 | 665 | 745 | 940 | 1230 | 1110 | 1550 | 1560 |
