QF-1000 Flexible Sprinkler Connector

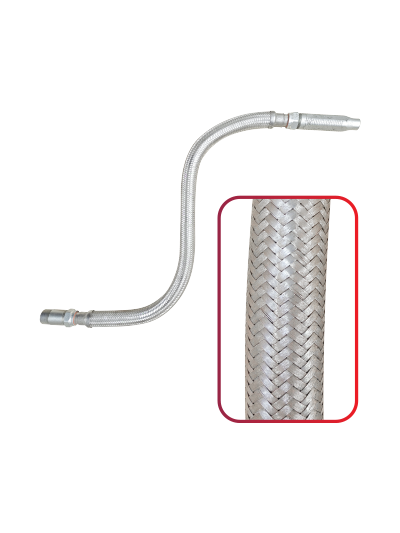

QF-1000 : Braided hose
QF-1000E : Braided hose with elbow nipple
Anchoring components are intended for use with drop ceilings conforming to ASTM C635 and other major roof ceiling grid systems.
Standard practice for installation on metal ceiling suspension.
Applicable for acoustical tiles and lay-in panels, ASTM C636 or other equivalent standards.
Designed for use in wet and dry systems.

FM Approved, UL & ULC Listed.

หมวดหมู่: ผลิตภัณฑ์ป้องกันอัคคีภัย, ขั้วต่อสปริงเกอร์แบบยืดหยุ่น

รายละเอียดเพิ่มเติม

ข้อมูลจำเพาะของวัสดุ

DET	ปริมาณ	ชื่อ	วัสดุ
1	1	Corrugated Tube	AISI 304 Stainless Steel
2	2	Sealing O-Ring	EPDM
3	2	แหวนแยก	Nylon 66
4	2	Slip Nut	Carbon Steel ASTM 1020#, Zinc-plated
5	1	Discharge Nipples	Carbon Steel ASTM 1020#, Zinc-plated
6	1	Inlet Nipples	Carbon Steel ASTM 1020#, Zinc-plated
7	1	Center Brackets	Carbon Steel ASTM A283M, Zinc-plated
8	2	Side Brackets	Carbon Steel ASTM A283M, Zinc-plated
9	1	สแควร์บาร์	Carbon Steel ASTM A283M, Zinc-plated
10	1 Set	Hexagon Screws (Options for wing screws)	Carbon Steel ASTM A283M, Zinc-plated

Notes

FM Approved, UL&ULC Listed

ข้อมูลทางเทคนิค

Working pressure : 200psi

Burst pressure : 875psi

Maximum Ambient Temperature: 150°F / 66°C

Connection: DN25 x DN15 (1″ x ½”) / DN25 x DN20 (1″ x ¾”), NPT or BSPT

Hose Diameter: O.D. 26.8mm (1-1/16″), Flow diameter 21.0mm (13/16″)

Assembling Length	In-&Outlet Head Size	Max.number of 90° bends	Min bending radius	Equivalent Length of DN25/1″ Sch. 40 Pipe at C=120 in
mm inch	DN in.	n x 90″	mm inch	QF-1000 With	QF-1000E With 90° elbow discharge
700 28	25 x 15 1″ x 1/2″	1	250 10	8.1 26.7	8 26.5
1000 40	25 x 15 1″ x 1/2″	3	250 10	12.9 42.6	12.4 40.8
1200 48	25 x 15 1″ x 1/2″	3	250 10	20.6 67.8	15.4 50.4
1500 60	25 x 15 1″ x 1/2″	4	250 10	20.6 67.8	20 65.7
1800 72	25 x 15 1″ x 1/2″	4	250 10	25.1 82.4	24.6 81
700 28	25 x 20 1″ x 3/4″	1	250 10	6.5 21.5	5.1 16.8
1000 40	25 x 20 1″ x 3/4″	3	250 10	12 39.5	10.4 34.2
1200 48	25 x 20 1″ x 3/4″	3	250 10	15.7 51.6	13.9 45.8
1500 60	25 x 20 1″ x 3/4″	4	250 10	19.3 63.5	17 58.7
1800 72	25 x 20 1″ x 3/4″	4	250 10	22.9 75.4	21.7 71.5

[/row]

ผลลัพธ์จะถูกทดสอบและบันทึกโดย UL ภายใต้รัศมีการดัดต่ําสุดในองศาดัดสูงสุด

ผลลัพธ์จะถูกทดสอบและบันทึกโดยการอนุมัติ FM ภายใต้รัศมีการดัดต่ําสุดในองศาดัดสูงสุด

คำแนะนำการชุมนุม

เชื่อมต่อจุกนมทางเข้า
ใช้ประแจจับท่อเพื่อขันจุกนมเข้าเข้ากับ อินเทอร์เฟซเต้าเสียบสาขาบนท่อส่งน้ําใช้ท่อ เคลือบหลุมร่องฟัน (เทปเทฟลอนหรือกาวท่อ ฯลฯ ) เพื่อปิดผนึกและใช้ แรงบิดขันประมาณ 5ON · m / 35ft-lbs จากนั้นขันน็อตสลิปหกเหลี่ยมให้แน่นด้วย 5N · m / 10ft-lbs เพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึก

แก้ไขชุดวงเล็บ
ติดขายึดด้านข้างเข้ากับรางหลักของกริด T-bar และข้ามแถบสี่เหลี่ยมผ่านวงเล็บด้านข้าง 2 ด้าน โดยมีวงเล็บตรงกลาง ขันสลักเกลียวยึดทั้งหมดที่โครงยึดด้านข้างให้แน่นด้วย 4N · m / 3ft-lbs

การดัดและระบุตําแหน่ง
งอตัวท่ออ่อนตามต้องการ (ตาม พารามิเตอร์บนแผ่นข้อมูลจําเพาะ) และค้นหา ปล่อยจุกนมลงในโครงยึดตรงกลาง ขันให้แน่น สลักเกลียวบนขายึดตรงกลางที่มี 4N · m / 3ft-lbs หลังจาก พบตําแหน่งที่เหมาะสมของหัวสปริงเคียร์

D.เชื่อมต่อหัวนมปล่อย
ขันน็อตสลิปให้แน่นด้วย 15N · m / 10 ft-lbs และติดตั้ง หัวสปริงเกลอร์ไปที่หัวนมปล่อยโดยทําตาม คําแนะนําในการติดตั้งของผู้ผลิตสปริงเกลอร์ ในที่สุด ทดสอบการรั่วไหลตามแนวทาง NFPA

การดัดท่อ ถูกต้องหรือผิด?

การคำนวณองศาการดัด

	Cartoon box						Pallet
	ขนาด			Qty	Gross weight		ขนาด			Quantity		Gross weight
Hose Length	L	W	H		QF-600	QF-1000	L	W	H	Box	Hose	QF-600	QF-1000
mm	mm	mm	mm	ea	kg	kg	mm	mm	mm	ea	ea	kg	kg
700	1050	205	195	20	27.2	31.5	1050	1050	1125	25	500	700	805
1000	1300	205	195	20	28.9	35.3	1300	1050	1125	25	500	745	905
1200	1500	205	195	20	30.2	37.7	1500	1050	1125	25	500	780	970
1500	1800	205	195	20	32	42	1800	1050	1125	25	500	830	1080
1800	2100	205	195	20	34	45.6	2100	1050	1125	25	500	885	1175
