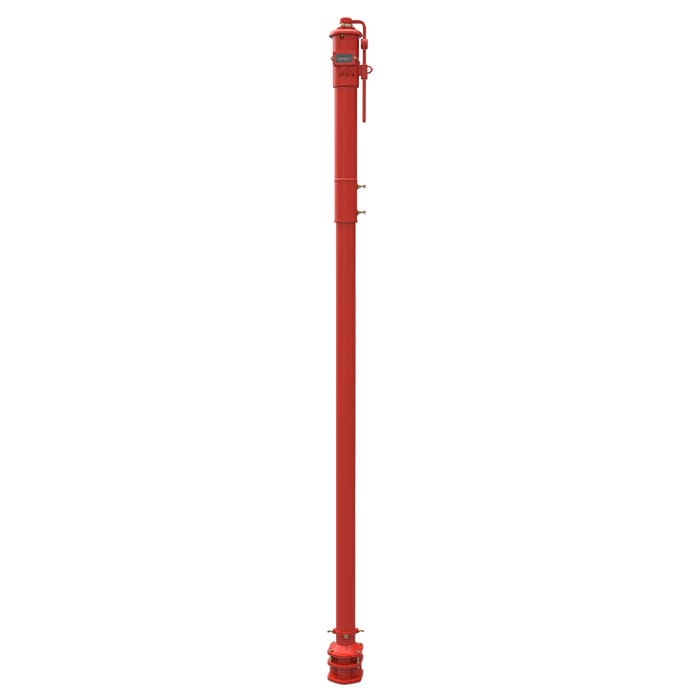

ข้อมูลจำเพาะของวัสดุ
| No. | ชื่อ | วัสดุ |
|---|---|---|
| 1 | ประแจล็อค | ASTM A536 |
| 2 | น็อตปฏิบัติการ | ASTM B62/A351 CF8 |
| 3 | สายฟ้า | ASTM A105 |
| 4 | ถั่ว | ASTM A105 |
| 5 | เครื่องซักผ้าแบน | ASTM A105 |
| 6 | แหวนรูปทรง | AISI 606 |
| 7 | ตะเกทพาหะน๊อต | ASTM B62 |
| 8 | ตะเกทพาหะน๊อต | ASTM B108 |
| 9 | สายฟ้า | ASTM A105 |
| 10 | เครื่องซักผ้าแบน | ASTM A105 |
| 11 | ต่อมหน้าต่าง | ASTM A307B |
| 12 | กระจกหน้าต่าง | LEXAN-UN STABILIZE |
| 13 | ปะเก็น | EPDM |
| 14 | สายฟ้า | ASTM A105 |
| 15 | แหวนรองสปริง | ASTM A105 |
| 16 | ถั่ว | ASTM A105 |
| 17 | ตัวเครื่อง | ASTM A105 |
| 18 | สายฟ้า | ASTM A105 |
| 19 | ถั่ว | ASTM A105 |
| 20 | หน้าแปลนฐาน | ASTM A126B |
| 21 | สายฟ้า | ASTM A105 |
| 22 | ถั่ว | ASTM A105 |
| 23 | เครนคัปปลิ้ง | ASTM A536 |
| 24 | คอตเตอร์พิน | AISI 304 |
| 25 | สแตนด์พิน | ASTM A536 |
| 26 | ก้าน 1″ เหลี่ยม | AISI 1045 |
| 27 | ปลั๊ก | AISI 304 |
| 28 | ฝาครอบด้านบน | ASTM A126B |
| 29 | สกรูหัวจมแบบฝังไขว้ | AISI 304 |
| 30 | ล็อคจมูก | ASTM A307B |
| 31 | ลด | PARTS |
| 32 | สายฟ้า | ASTM A105 |
| 33 | ถั่ว | ASTM A105 |
| 34 | น็อตประแจ | ASTM A536 |
| 35 | เครื่องซักผ้า | AISI 304 |
| 36 | หกเหลี่ยม, สกรูหัวจม สกรูหัวจมแบบฝังไขว้ |
AISI 304 |
| 37 | แหวนรองสปริง | AISI 304 |

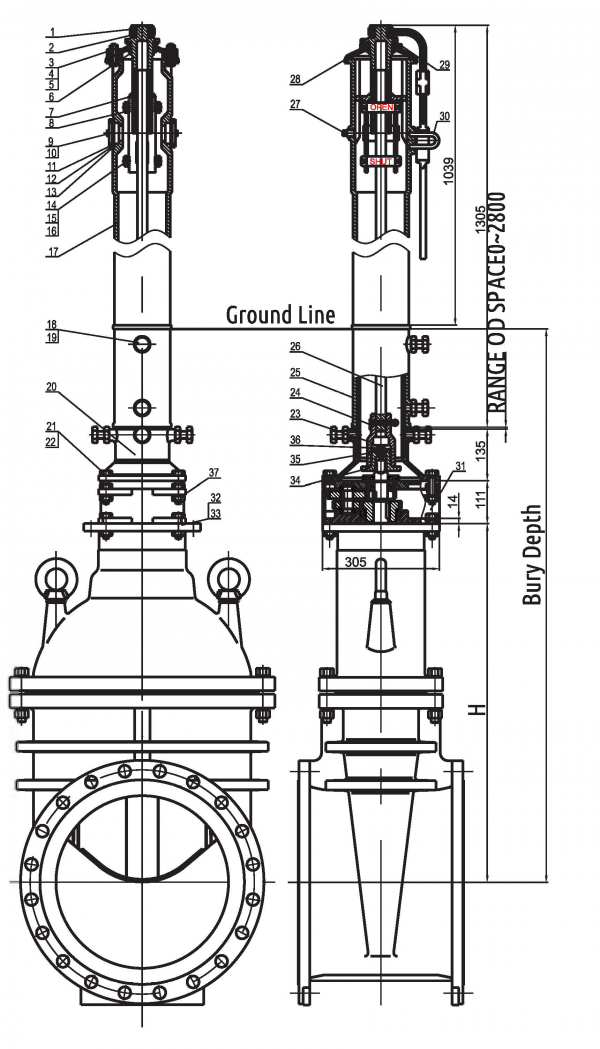

BURY DEPTH
| Valve Size | Min. Bury Depth (inch) |
Max. Bury Depth (inch) |
H1 | H2 | ||
|---|---|---|---|---|---|---|
| mm | inch | mm | inch | |||
| 14″ | 50.87″ | 158.35″ | 741 | 29.17″ | 889.5 | 35.02″ |
| 16″ | 53.82″ | 161.30″ | 816 | 32.13″ | 964.5 | 37.97″ |
| 18″ | 58.54″ | 166.02″ | 936 | 36.85″ | 1084 | 42.68″ |
| 20″ | 61.89″ | 169.37″ | 1021 | 40.20″ | 1169 | 46.02″ |
| 24″ | 67.87 | 175.35″ | 1173 | 46.18″ | 1344.5 | 52.93″ |
การปรับภาคสนาม
1. ลบส่วนบนออกจากด้านบนของชุดประกอบ Indicator Post
2. ตัดความยาวที่ต้องการออกจากด้านล่างของท่อยืนเพื่อให้สาย Gound ตรงกับเครื่องหมาย Standpipe Gound Line
3. กําหนดเป้าหมาย "OPEN" และ "SHUT" สําหรับขนาดวาล์วที่เหมาะสม
4. ใส่ส่วนบนสุดที่ด้านบนของชุดโพสต์ตัวบ่งชี้อีกครั้ง
5. การออกแบบและขนาดอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
