MS-F63-FMC

MS-WCV Drawings

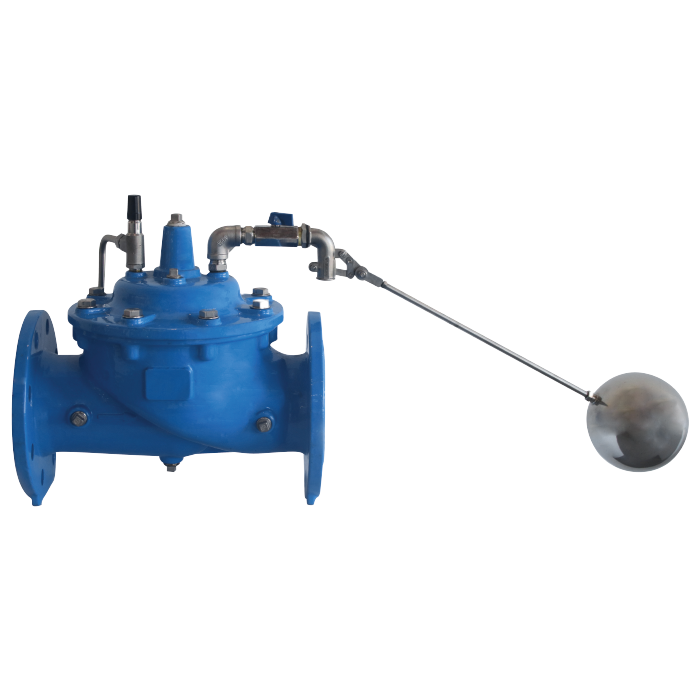

F63-FMC MODULATING FLOAT VALVE

Fig No.: F6316-FMC (PN16) / F6325-FMC (PN25)

คุณสมบัติและข้อมูลจําเพาะ

Control and maintain water level at the desired level.
Accurate and repeatable level control.
Stainless steel of rod and ball float.
Full bore globe pattern design for superior control characteristic.
Nylon reinforced diaphragm for long-lasting performance.
Durable fusion bonded epoxy coated.
Flange drilled to EN 1092-2 PN16 / EN 1092-2 PN25 / ANSI Class 150.
Design comply with EN 1074-5.

หมวดหมู่: บริการเครื่องกล & HVAC, Water Control Valves

รายละเอียดเพิ่มเติม

ระดับความดันและอุณหภูมิ

ความกดดันจากการทำงาน	16bar / 25bar
Shell Testing Pressure (x1.5)	24bar / 37.5bar
Seat Testing Pressure (x1.1)	17.6bar / 27.5bar
อุณหภูมิในการทำงาน	-20°C … 110°C (EPDM) -10°C … 80°C (NBR)
สื่อที่เหมาะสม	น้ำ
Setting Range	1 … 12bar

ข้อมูลจำเพาะของวัสดุ

ส่วนหนึ่ง	วัสดุ	ข้อมูลจำเพาะ
ตัวเครื่อง	เหล็กดัด	EN-JS 1050
ฝากระโปรง	เหล็กดัด	EN-JS 1050
ปลั๊ก	สแตนเลส 304	AISI 304
ก้าน	สแตนเลส 304	AISI 304
ที่นั่ง	สแตนเลส 304	AISI 304
ตัวยึดที่นั่ง	สแตนเลส 304	AISI 304
ฤดูใบไม้ผลิ	สแตนเลส 304	AISI 304
Diaphragm	Nylon Reinforced Rubber	EPDM + Nylon Fabric
Seal Ring	Rubber	EPDM
โอริง	Rubber	NBR

ขนาด

DN	(มม.) (นิ้ว)	50 2	65 2½	80 3	100 4	125 5	150 6	200 8	250 10	300 12
	L	230	290	310	350	400	480	600	730	850
	H	177	202	219	243	243	333	428	478	538
	D	165	185	200	220	250	285	340	405	460
	B	99	118	132	156	156	211	266	319	370

Pilot Valve Specification

No.	Description	วัสดุ
1	ตัวเครื่อง	SS304
2	ดิสก์	SS304 + EPDM
3	Yoke	SS304
4	Rod	SS304
5	ถั่ว	SS304
6	ลอย	SS304
7	Jam Nut	SS304
8	ฝากระโปรง	SS304
9	สกรูหัวจมแบบฝังไขว้	SS304

Valve Composition

No.	ส่วนหนึ่ง
1	Main Valve
2	Needle Valve
3	Ball Valve
4	Ball Float Valve (P100)
5	Strainer

Typical Connection
