SS-F53S

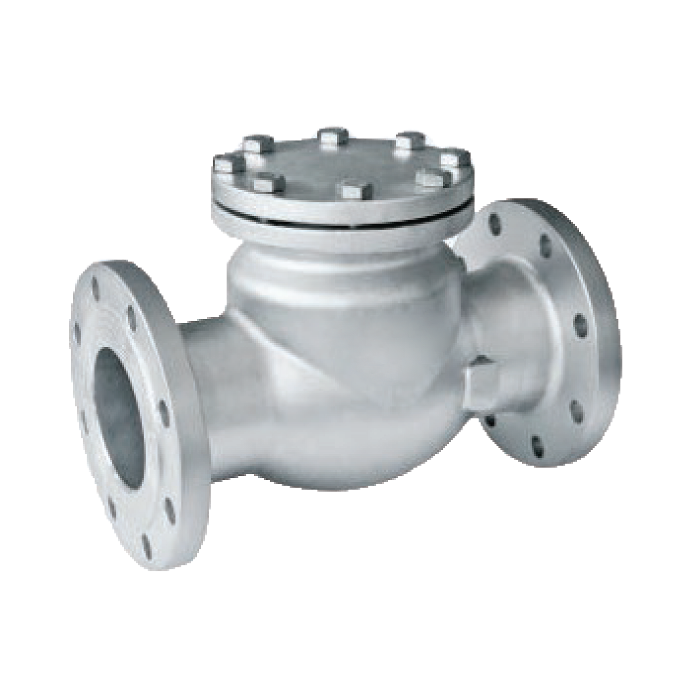

F53S SS SWING CHECK VALVE

Fig No.: F53S16-50 (SS304) / F53S16-51 (SS316)

คุณสมบัติและข้อมูลจําเพาะ

Bolted bonnet.
Durable fusion bonded epoxy coated.
Flange drilled to BS 4504 PN16 / EN 1092-2 PN16 / ANSI Class 150.
Applicable for Building Services, Air-Conditioning, Fire Protection, Cold Water Plumbing, Hot Water System, General Industries.

หมวดหมู่: Stainless Steel Industrial Valves

รายละเอียดเพิ่มเติม

ระดับความดันและอุณหภูมิ

ความกดดันจากการทำงาน	16bar
Shell Testing Pressure (x1.5)	24bar
Seat Testing Pressure (x1.1)	17.6bar
อุณหภูมิในการทำงาน	-20°C…120°C
สื่อที่เหมาะสม	น้ำ น้ำมัน และก๊าซ

ข้อมูลจำเพาะของวัสดุ

ตัวเครื่อง	สแตนเลส 304 สแตนเลส 316
ดิสก์	สแตนเลส 304 สแตนเลส 316
คลุม	สแตนเลส 304 สแตนเลส 316
Pin	สแตนเลส 304 สแตนเลส 316
เครื่องซักผ้า	PTFE

ขนาดตัววาล์ว

DN	(มม.) (นิ้ว)	25 1	32 1¼	40 1½	50 2	65 2½	80 3	100 4	125 5	150 6	200 8
L		160	180	200	230	290	310	350	400	480	600
H		64	68	75	97	111	120	162	179	203	236
D		115	140	150	165	185	200	220	250	285	340
