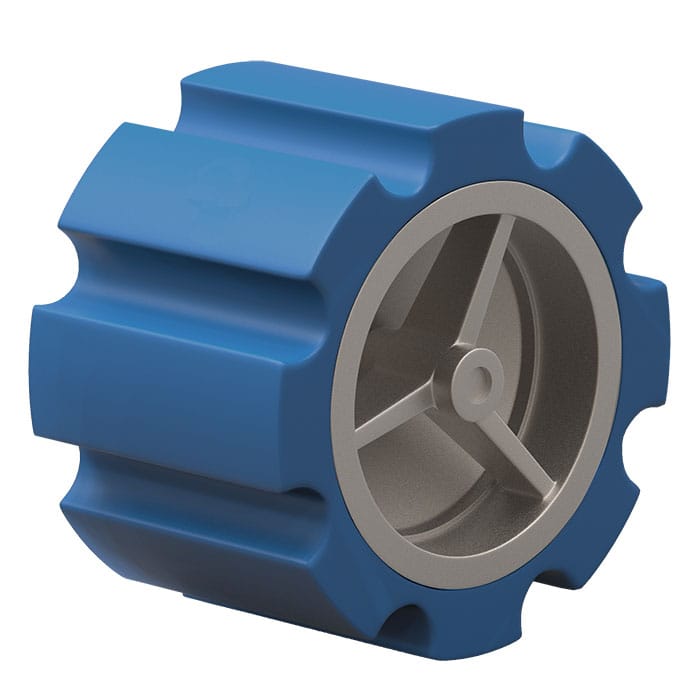

F51N WAFER TYPE SILENT CHECK VALVE

Fig No.: F51N16 (PN16) / F51N25 (PN25)

คุณสมบัติและข้อมูลจําเพาะ

Spring loaded.
Rubber seat ring for non-slam effect.
Durable fusion bonded epoxy coated.
Comply with BS 5153 / EN 12334 / MS SSP71.
Wafer connection to BS 4504 PN16 / EN 1092-2 PN16 / BS 4504 PN25 / EN 1092-2 PN25 / ANSI Class 150 (Specify on order).
ใช้ได้กับงานบริการในอาคาร, เครื่องปรับอากาศ, ระบบป้องกันอัคคีภัย, ระบบประปาน้ำเย็น, ระบบน้ำร้อน, อุตสาหกรรมทั่วไป

หมวดหมู่: วาล์วเหล็ก, บริการเครื่องกล & HVAC

รายละเอียดเพิ่มเติม

ระดับความดันและอุณหภูมิ

ความกดดันจากการทำงาน	16bar / 25bar
Shell Testing Pressure (x1.5)	24bar / 37.5bar
Seat Testing Pressure (x1.1)	17.6bar / 27.5bar
อุณหภูมิในการทำงาน	-20°C … 110°C EPDM -10°C … 80°C NBR
สื่อที่เหมาะสม	น้ำ น้ำมัน แก๊ส

ข้อมูลจำเพาะของวัสดุ

ส่วนหนึ่ง	วัสดุ	ข้อมูลจำเพาะ
ตัวเครื่อง	เหล็กหล่อ เหล็กดัด	EN-JL 1040 EN-JS 1050
ดิสก์	เหล็กดัด สแตนเลส 304 อลูมิเนียมบรอนซ์	EN-JS 1050 EN 10088-3 1.4301 EN 1982 CC491K
ที่นั่ง	เหล็กดัด สแตนเลส 304 อลูมิเนียมบรอนซ์	EN-JS 1050 EN 10088-3 1.4301 EN 1982 CC491K
แหวนที่นั่ง	EPDM / NBR
ก้าน	สแตนเลส 410	EN 10088-3 1.4006
ฤดูใบไม้ผลิ	สแตนเลส 304	EN 10088-3 1.4301
บูช	กันเมทัล	EN 1982-2008 GC CC491K

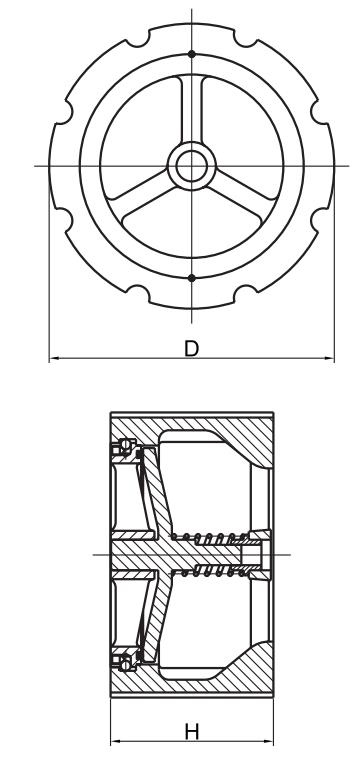

ขนาด

DN

(มม.)

(นิ้ว)

50

2

65

2¹/₂

80

3

100

4

125

5

150

6

200

8

250

10

300

12

350

14

D

110

136

152

178

221

248

340

404

415

484

H

67

73

80

102

118

140

165

210

286

350
