SS-F3S200R

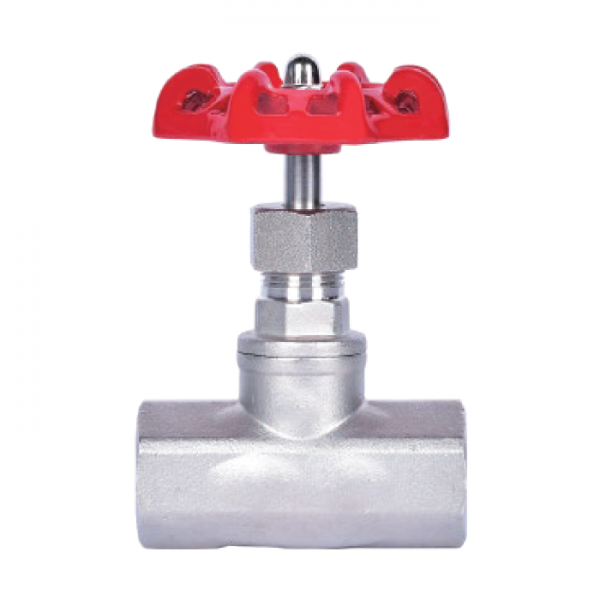

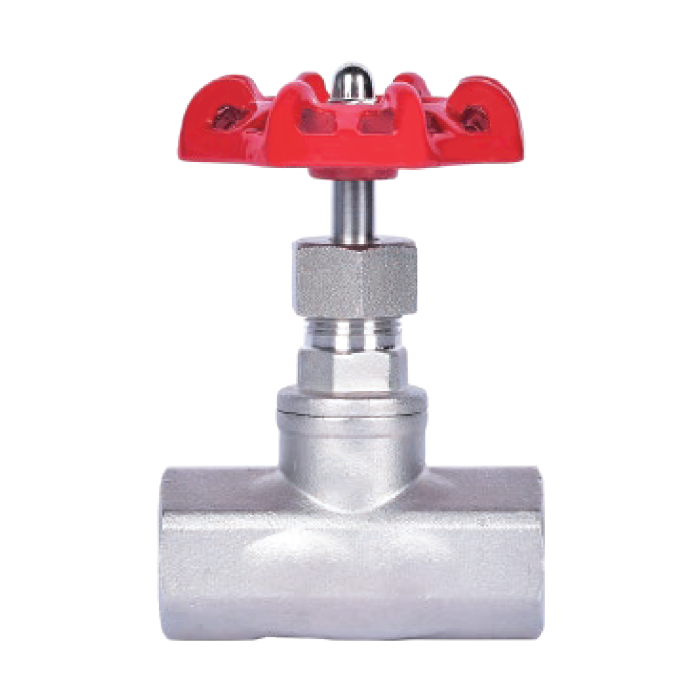

F3S200R SS RISING STEM GLOBE VALVE

Fig No.: F3S200R-50 (SS304) / F3S200R-51 (SS316)

คุณสมบัติและข้อมูลจําเพาะ

Threaded bonnet.
Swivel disc.
Rising stem.
Full bore design.
Threaded to BS21 / ANSI B2.1 / DIN 259 / DIN 2999.
Applicable for Building Services, Air-Conditioning, Fire Protection, Cold Water Plumbing, Hot Water System, General Industries.

หมวดหมู่: Stainless Steel Industrial Valves

รายละเอียดเพิ่มเติม

ระดับความดันและอุณหภูมิ

ความกดดันจากการทำงาน	200psi WOG Non-Shock
ความดันทดสอบที่นั่ง	x1.5 เท่า
ความดันทดสอบที่นั่ง	x1.1 เท่า
อุณหภูมิในการทำงาน	-25°C…180°C
สื่อที่เหมาะสม	น้ำ น้ำมัน และก๊าซ

ข้อมูลจำเพาะของวัสดุ

ตัวเครื่อง	สแตนเลส 304 สแตนเลส 316
ดิสก์	สแตนเลส 304 สแตนเลส 316
ก้าน	สแตนเลส 304 สแตนเลส 316
หมวก	สแตนเลส 304 สแตนเลส 316
ผนึก	PTFE
ปะเก็น	สแตนเลส 304
การบรรจุ	PTFE
ล้อมือ	เหล็กหล่อ

ขนาดตัววาล์ว

DN	(มม.) (นิ้ว)	8 ¼	10 ⅜	15 ½	20 ¾	25 1	32 1¼	40 1½	50 2	65 2½	80 3
L		55	55	67	75	85	101	115	136	165	190
H		79	79	79	91	106	125	136	146	177	197
D		65	65	65	77	77	97	97	97	126	126
