SS-F23MR

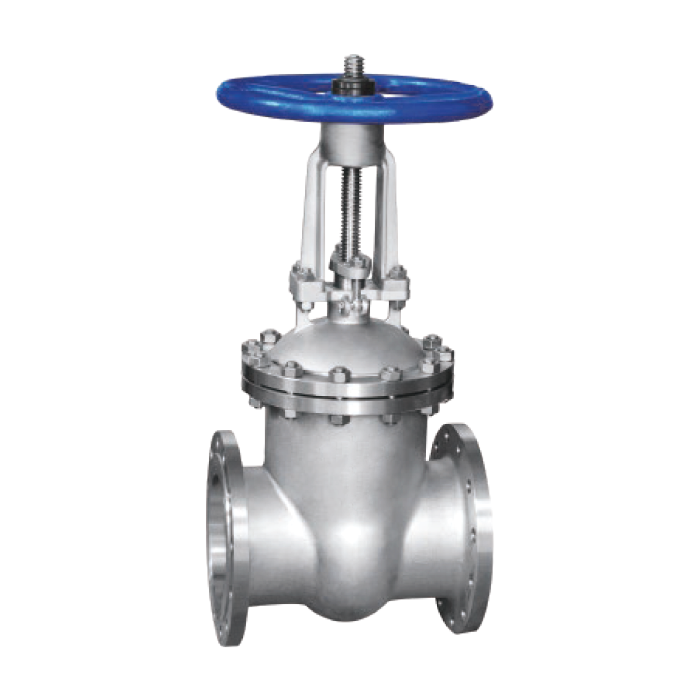

F23MR SS OS&Y METAL SEAT GATE VALVE

Fig No.: F23MR16-50 (SS304) / F23MR16-51 (SS316)

คุณสมบัติและข้อมูลจําเพาะ

Rising stem, Outside Screw & Yoke (OS&Y).
Bolted bonnet.
Metal seat design.
Face to face dimension to DIN 3352 F5
Flange drilled to BS 4504 PN16 / EN 1092-2 PN16 / BS 4504 PN25 / EN 1092-2 PN25 / ANSI Class 150.
ใช้ได้กับงานบริการในอาคาร, เครื่องปรับอากาศ, ระบบป้องกันอัคคีภัย, ระบบประปาน้ำเย็น, ระบบน้ำร้อน, งานประปา, โรงบำบัดน้ำ, อุตสาหกรรมทั่วไป

หมวดหมู่: Stainless Steel Industrial Valves

รายละเอียดเพิ่มเติม

ระดับความดันและอุณหภูมิ

ความกดดันจากการทำงาน	16bar
Shell Testing Pressure (x1.5)	24bar
Seat Testing Pressure (x1.1)	17.6bar
อุณหภูมิในการทำงาน	-30°C…165°C
สื่อที่เหมาะสม	น้ำ น้ำมัน และก๊าซ

ข้อมูลจำเพาะของวัสดุ

ตัวเครื่อง	สแตนเลส 304 สแตนเลส 316
ดิสก์	สแตนเลส 304 สแตนเลส 316
ก้าน	สแตนเลส 304 สแตนเลส 316
คลุม	สแตนเลส 304 สแตนเลส 316
ปะเก็น	เหล็กกล้าไร้สนิม
ถั่ว	เหล็กกล้าไร้สนิม
ล้อมือ	เหล็กดัด
การบรรจุ	PTFE

ขนาดตัววาล์ว

DN	(มม.) (นิ้ว)	15 ½	20 ¾	25 1	32 1¼	40 1½	50 2	65 2½	80 3	100 4	125 5	150 6	200 8	250 10	300 12
L		130	150	160	180	200	250	265	280	300	325	350	400	450	500
H (Fully Open)		195	205	240	240	370	390	450	490	560	656	845	1041	1244	1474
D		200	200	220	220	240	240	240	240	280	320	360	400	450	560
b		14	16	18	18	18	18	20	20	20	22	22	24	26	28
