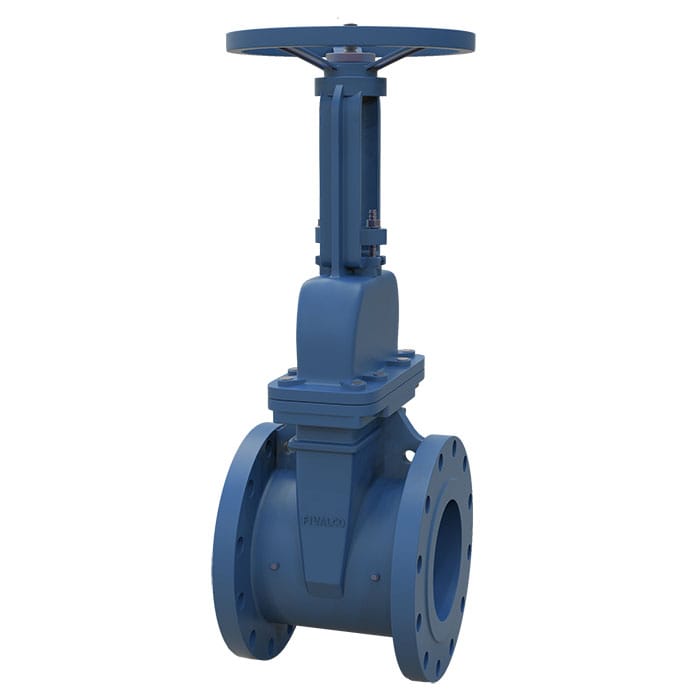

F23MR OS&Y METAL SEAT GATE VALVE

Fig No.: F23MR16 (PN16) / F23MR25 (PN25)

คุณสมบัติและข้อมูลจําเพาะ

Rising stem, Outside Screw & Yoke (OS&Y).
Bolted bonnet.
Metal seat design.
Painted body.
Comply with BS 5150 / EN 1171.
Flange drilled to BS 4504 PN16 / EN 1092-2 PN16 / BS 4504 PN25 / EN 1092-2 PN25 / ANSI Class 150 (Specify on order).
ใช้ได้กับงานบริการในอาคาร, เครื่องปรับอากาศ, ระบบป้องกันอัคคีภัย, ระบบประปาน้ำเย็น, ระบบน้ำร้อน, งานประปา, โรงบำบัดน้ำ, อุตสาหกรรมทั่วไป

หมวดหมู่: วาล์วเหล็ก, บริการเครื่องกล & HVAC

รายละเอียดเพิ่มเติม

ระดับความดันและอุณหภูมิ

ความกดดันจากการทำงาน	16bar / 25bar
Shell Testing Pressure (x1.5)	24bar / 37.5bar
Seat Testing Pressure (x1.1)	17.6bar / 27.5bar
อุณหภูมิในการทำงาน	-10°C … 120°C
สื่อที่เหมาะสม	น้ำ น้ำมัน แก๊ส

ข้อมูลจำเพาะของวัสดุ

ส่วนหนึ่ง	วัสดุ	ข้อมูลจำเพาะ
ตัวเครื่อง	เหล็กหล่อ เหล็กดัด	EN-JL 1040 EN-JS 1050
ฝากระโปรง	เหล็กหล่อ เหล็กดัด	EN-JL 1040 EN-JS 1050
ดิสก์	เหล็กหล่อ เหล็กดัด	EN-JL 1040 EN-JS 1050
ก้าน	เหล็กกล้าไร้สนิม	BS970 420S37
แหวนที่นั่ง	สีบรอนซ์
การบรรจุ	กราไฟท์	ไม่มีแร่ใยหิน
ล้อมือ	เหล็กดัด	EN-JS 1050

ขนาด

DN	(มม.) (นิ้ว)	50 2	65 2 1/2	80 3	100 4	125 5	150 6	200 8	250 10	300 12	350 14	400 16	450 18	500 20	600 24
	L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
	H (เปิด)	375	422	475	606	683	828	1003	1211	1421	1641	1828	2047	2246	2632
	D	160	160	200	200	250	250	280	370	370	640	640	720	720	720
