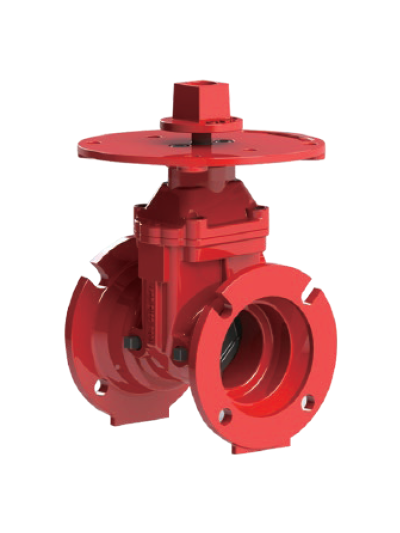

3288-365-MJ NRS Gate Valve Mechanical Joint Ends

365PSI Fig No.: 3288-365-MJ

คุณสมบัติและข้อมูลจําเพาะ

มาตรฐานวาล์ว:
สอดคล้องกับ AWWA C515 / BS5163
ความกดดันจากการทํางาน:
365PSI
อุณหภูมิ: จาก -10 ° C ถึง 120 ° C
ฟิวชั่นเคลือบอีพ็อกซี่ตกแต่งภายในและภายนอก RAL3002
ข้อต่อเครื่องกลสิ้นสุด:
ข้อต่อทางกล กับ AWWA C153 / A21.11
เหล็กสแตนเลสสตีล"

FM Approved, UL & ULC Listed.

หมวดหมู่: ผลิตภัณฑ์ป้องกันอัคคีภัย, เกทวาล์ว

รายละเอียดเพิ่มเติม

ข้อมูลจำเพาะของวัสดุ

ชื่อ	วัสดุ
ตัวเครื่อง	เหล็กดัด ASTM A536 65-45-12
แผ่นลิ่ม	เหล็กดัด ASTM A536 65-45-12 EPDM
น็อตจาน	บรอนซ์ ASTM B62
ก้าน	สแตนเลส
ปะเก็น	EPDM
ฝากระโปรง	เหล็กดัด ASTM A536 65-45-12
ปลอกคอกันรุน	บรอนซ์ ASTM B62
ต่อม	เหล็กดัด ASTM A536 65-45-12
น็อตประแจ	เหล็กดัด ASTM A536 65-45-12
โพสต์เพลท	เหล็กดัด ASTM A536 65-45-12

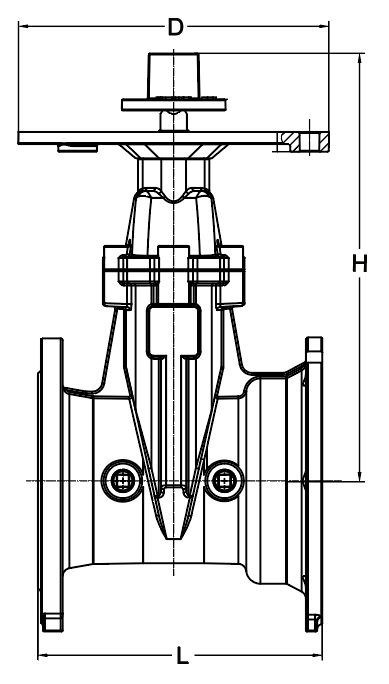

ขนาด (นิ้ว/มม.)

ขนาด	3″/80	4″/100	6″/150	8″/200	10″/250	12″/300
L	9.49/241	10.00/254	11.50/292	12.52/318	14.76/375	14.88/378
H	12.01/305	12.76/324	16.85/428	21.14/537	25.20/640	28.46/723
D	12.01/305	12.01/305	12.01/305	12.01/305	12.01/305	12.01/305

น้ำหนักสุทธิ (กก.) & จำนวนลัง (ชิ้น)

ขนาด	3″/80	4″/100	6″/150	8″/200	10″/250	12″/300
N.W.	27.50	35.00	50.00	83.00	123.50	175.50
Create Qty	9	9	9	9	4	2

หมายเหตุ
1. Valve is rated at 365PSI for Fire Protection Service.
การออกแบบและวัสดุอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
วาล์วทั้งหมดมาพร้อมกับน็อตทำงาน 2″ (50 มม.)”
