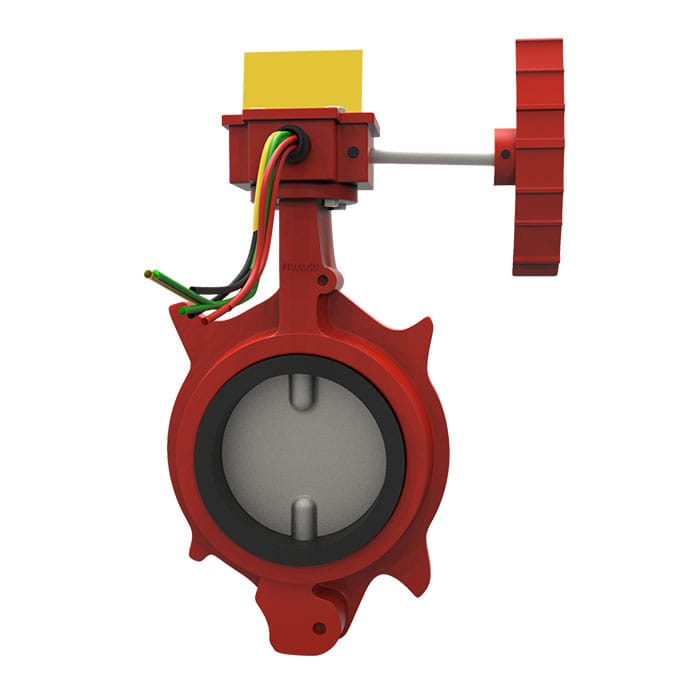

1353 BS Butterfly Valve Wafer Type

PN20 / 300PSI Fig No.: 1353

คุณสมบัติและข้อมูลจําเพาะ

มาตรฐานวาล์ว:
สอดคล้องกับ EN593 / BS5155 / MSS SP-67
ความดันและอุณหภูมิในการทํางาน:
แรงดันใช้งาน PN20/300PSI
อุณหภูมิตั้งแต่ -10 °C ถึง 100 °C สําหรับแผ่นเคลือบ EPDM
อุณหภูมิตั้งแต่ -10 °C ถึง 82 °C สําหรับแผ่นดิสก์เคลือบ NBR
หน้าแปลนด้านบน:
สอดคล้องกับ ISO5211/1
ตั้งแต่ต้นจนจบ:
ขนาดตาม MSS SP-67-2002
ประเภทหน้าแปลน:
BSEN 1092-2 PN16, ANSI B16.1 Class125
ผู้ปฏิบัติการ:
ตัวดําเนินการเกียร์: ด้วยสวิตช์ภายในสองตัวที่ได้รับการรับรองจาก CE

หมวดหมู่: บีเอสวาล์ว, ผลิตภัณฑ์ป้องกันอัคคีภัย

รายละเอียดเพิ่มเติม

ข้อมูลจำเพาะของวัสดุ

ชื่อ	วัสดุ	EN Spec.
ตัวเครื่อง	เหล็กดัด	EN-JS1050
เพลา	เหล็กกล้าไร้สนิม	BS970 420S37
ดิสก์	DI EPDM Coated DI NBR Coated	EN-JS1050 EN-JS1050
บูช	PTFE	ทางการค้า
โอริง	EPDM/NBR	ทางการค้า

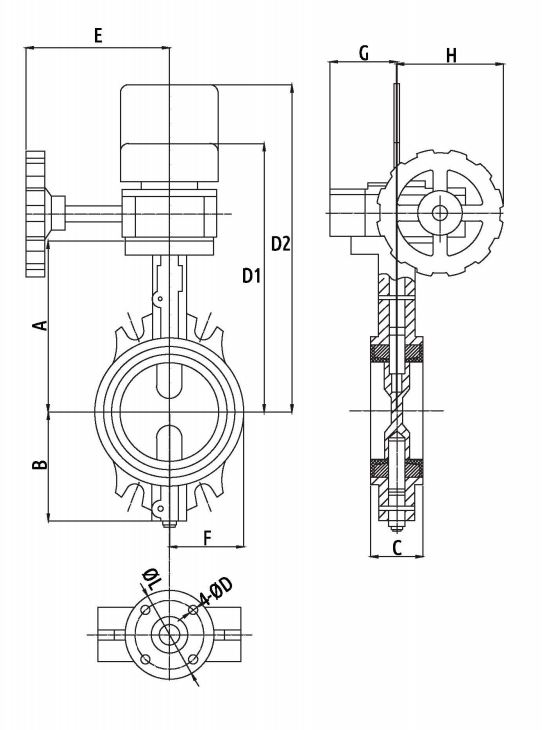

DIMENSIONS (mm)

ขนาด	2″/50	2.5″/65	3″/80	4″/100	5″/125	6″/150	8″/200	10″/250	12″/300
A	132.5	145	154.5	179	191.5	213.5	250.5	282.5	325.5
B	78	85	93	112	130	146	175	210	247
C	43	46	46	52	56	56	60	68	78
D1	233.5	246	255.5	280	292.5	314.5	351.5	383.5	426.5
D2	293.5	306	315.5	340	352.5	374.5	411.5	443.5	486.5
E	147	147	147	147	147	147	147	197	197
F	53	63	74	77.5	93	107	134	162	185
G	71.5	71.5	71.5	71.5	71.5	71.5	71.5	75	75
H	109	109	109	109	109	145	145	166	166
L	70	70	70	70	70	70	70	102	102
4-ØD	6	6	6	6	6	8	8	10	10

น้ำหนักสุทธิ (กก.) & จำนวนลัง (ชิ้น)

ขนาด	2″/50	2.5″/65	3″/80	4″/100	5″/125	6″/150	8″/200	10″/250	12″/300
N.W.	7.00	7.30	8.30	11.00	12.50	14.00	22.00	29.00	36.00
Create Qty	100	100	80	80	50	50	24	20	20
